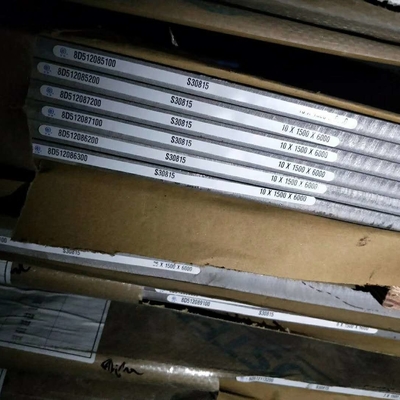

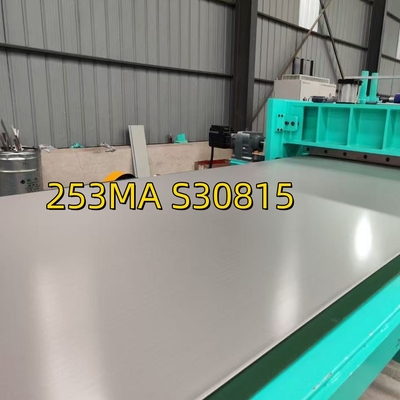

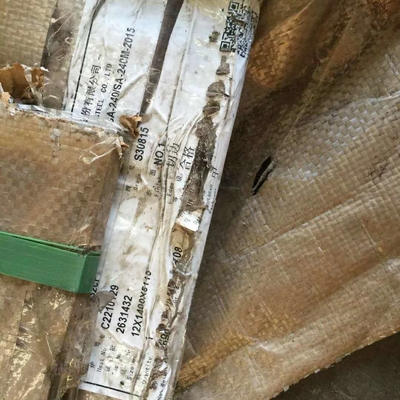

|
Thông tin chi tiết sản phẩm:
|
| Vật liệu: | Thép không gỉ | Độ dày: | 1-100mm |
|---|---|---|---|
| Chiều rộng: | 1000-2000mm | Chiều dài: | 2000-12000mm |
| Bề mặt: | 2b SỐ 1 | Tính năng: | Chống ăn mòn |
| Làm nổi bật: | tấm thép không gỉ chính xác,độ dày tấm thép không gỉ |
||
253MA là một loại kết hợp các tính chất dịch vụ tuyệt vời ở nhiệt độ cao với sự dễ dàng sản xuất.Nó chống oxy hóa ở nhiệt độ lên đến 1150 ° C và có thể cung cấp dịch vụ vượt trội hơn lớp 310 trong carbon, khí quyển chứa nitơ và lưu huỳnh.
Một chỉ định độc quyền khác bao gồm lớp này là 2111HTR.
253MA có hàm lượng niken khá thấp, cho nó một số lợi thế trong việc giảm khí quyển sulfure so với hợp kim niken cao và lớp 310.hàm lượng nitơ và cerium cho thép ổn định oxit tốt, độ bền nhiệt độ cao và khả năng chống mưa pha sigma tuyệt vời.
Cấu trúc austenit cung cấp cho lớp này độ dẻo dai tuyệt vời, ngay cả ở nhiệt độ lạnh.
Các tính chất này được chỉ định cho sản phẩm cán phẳng (bảng, tấm và cuộn) như lớp S30815 trong ASTM A240/A240M.Các tính chất tương tự nhưng không nhất thiết phải giống hệt nhau được chỉ định cho các sản phẩm khác như ống và thanh trong đặc điểm kỹ thuật tương ứng của chúng.
Phạm vi thành phần điển hình cho thép không gỉ lớp 253MA được đưa ra trong bảng 1.
Bảng 1.Phạm vi thành phần cho thép không gỉ loại 253MA
| C | Thêm | Vâng | P | S | Cr | Ni | N | C | |
| phút. | 0.05 | - | 1.10 | - | - | 20.0 | 10.0 | 0.14 | 0.03 |
| Tối đa. | 0.10 | 0.80 | 2.00 | 0.040 | 0.030 | 22.0 | 12.0 | 0.20 | 0.08 |
Các tính chất cơ học điển hình cho thép không gỉ lớp 253MA được đưa ra trong bảng 2.
Bảng 2.Tính chất cơ học của thép không gỉ loại 253MA
| Khả năng kéo Str (MPa) phút | Tăng suất Str 0,2% Proof (MPa) min | Chiều dài (% trong 50mm) phút | Độ cứng | |
| Rockwell B (HR B) tối đa | Brinell (HB) tối đa | |||
| 600 | 310 | 40 | 95 | 217 |
Các tính chất vật lý điển hình cho thép không gỉ lớp 253MA được đưa ra trong bảng 3.
Bảng 3.Tính chất vật lý của thép không gỉ loại 253MA
| Mật độ (kg/m)3) | Mô đun đàn hồi (GPa) | Tỷ lệ mở rộng nhiệt trung bình (mm/m/°C) | Khả năng dẫn nhiệt (W/m.K) | Nhiệt độ cụ thể 0-100°C (J/kg.K) |
Kháng điện (nW.m) | |||
| 0-100°C | 0-600°C | 0-1000°C | ở 20°C | ở 1000°C | ||||
| 7800 | 200 | 17.0 | 18.5 | 19.5 | 15.0 | 29.0 | 500 | 850 |
Các so sánh lớp xấp xỉ cho thép không gỉ 253MA được đưa ra trong bảng 4.
Bảng 4.Các thông số kỹ thuật về loại thép không gỉ loại 253MA
| Số UNS | Người Anh cổ | Euronorm |
Tiếng Thụy Điển SS |
Nhật Bản JIS |
|||
| BS | Trong | Không. | Tên | ||||
| S30815 | - | - | 1.4835 | X9CrNiSiNCe21-11-2 | 2368 | - | |
| Những so sánh này chỉ là ước tính. Danh sách được thiết kế để so sánh các vật liệu tương tự về chức năngkhôngNếu cần có các giá trị tương đương chính xác thì phải tham khảo các thông số kỹ thuật ban đầu. | |||||||
Các lớp thay thế có thể cho loại thép không gỉ 253MA được đưa ra trong bảng 5.
Bảng 5.Các loại thép không gỉ loại 253MA có thể thay thế
| Thể loại | Tại sao nó có thể được chọn thay vì 253MA |
| 310 | Các khí quyển carburizing đòi hỏi hàm lượng niken cao hơn |
| 304H | Tùy chọn chi phí thấp hơn, với điều kiện nhiệt độ hoạt động dưới khoảng 800 °C |
| Các hợp kim niken | Các khí quyển hoặc nhiệt độ cacbon hóa cao hơn 1100 - 1150 °C tối đa 253MA. |
Mặc dù không được thiết kế để chống ăn mòn bằng nước, hàm lượng crôm và nitơ cao mang lại cho lớp một khả năng chống hố gần như 316.253MA tuy nhiên có hàm lượng carbon cao vì vậy rất nhạy cảm từ hàn hoặc tiếp xúc dịch vụ.
Ôxy hóa- Kháng khí tuyệt vời, ở nhiệt độ lên đến 1150 °C. Ở nhiệt độ cao, thép nhanh chóng tạo thành một oxit mỏng, gắn kết cao và đàn hồi.Oxit này cung cấp bảo vệ tốt ngay cả trong điều kiện chu kỳ.
Carburization- Trong điều kiện oxy hóa loại này có thể hoạt động tốt, nhưng hợp kim có hàm lượng niken cao hơn được ưa thích nếu bầu khí quyển đang giảm.
Sulphidation- có khả năng chống lại các khí chứa lưu huỳnh trong bầu không khí oxy hóa, ngay cả khi chỉ có dấu vết oxy.
253MA có độ bền cao ở nhiệt độ cao vì vậy thường được sử dụng cho các ứng dụng cấu trúc và áp suất ở nhiệt độ trên khoảng 500 ° C và lên đến khoảng 900 ° C.Sức mạnh của nó ở nhiệt độ này cao hơn so với các lựa chọn thay thế như lớp 310.
253MA sẽ trở nên nhạy cảm trong phạm vi nhiệt độ 425-860 °C; điều này không phải là một vấn đề cho các ứng dụng nhiệt độ cao, nhưng sẽ dẫn đến khả năng chống ăn mòn dưới nước giảm.
Điều trị dung dịch (Annealing) - Sưởi ấm đến 1050-1150 °C và làm mát nhanh chóng.
Lớp này không thể được làm cứng bằng phương pháp điều trị nhiệt.
Khả năng hàn tuyệt vời bằng tất cả các phương pháp tổng hợp tiêu chuẩn, sử dụng kim loại lấp phù hợp.Các chất lấp lớp 309 có thể được sử dụng nếu có thể dung nạp sức mạnh co thả thấp hơn. khí bảo vệ argon tinh khiết nên được sử dụng.
Giống như các loại thép không gỉ austenit khác, việc gia công đòi hỏi các công cụ sắc nét, tốc độ chậm và thức ăn nặng.
Người liên hệ: Mr. Gao Ben
Tel: +86-18068357371
Fax: 86-0510-88680060
